概述

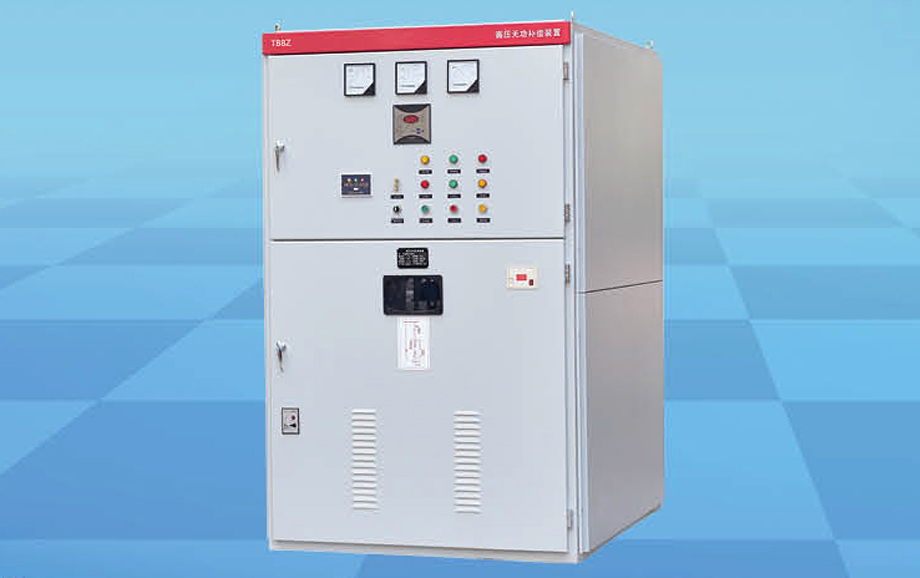

TBBZ 系列高压无功自动补偿装置根据 6kV、10kV 供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功功率自动跟踪补偿，功率因数达到 0.9 以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。

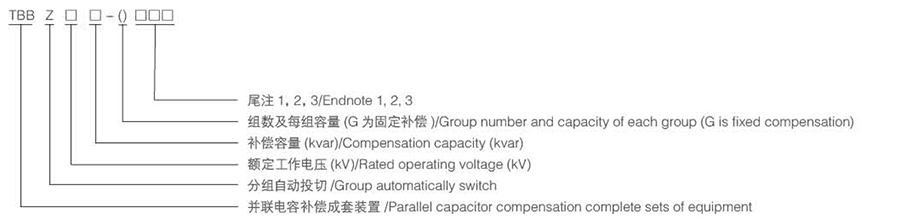

型号含义

例如：TBZ10-1500(600+900)-AK 表示电压为10kV， 装置容量为1500kvar，分两组自动投切，一组 600kvar，一组 900kvar， 单星型接线，开口三角电压保护。

使用环境

◆ 海拔高度：不高 1000m；
◆ 环境温度：-25℃～+55℃；
◆ 相对湿度：不超过 85％；
◆ 运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。
产品特点

◆ 装置能在 1.1 倍额定工作电压的稳态过电压下长期运行；
◆ 装置能在方均根值不超过 1.3 倍电容器组额定电流的过电流下连续运行；
◆ 装置采用真空接触器投切，可频繁操作；
◆ 每组电容器设有放电线圈，在 5 秒内可剩余电压降致 50V 以下；
◆ 每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组电容器，
不影响其他电容器的使用；
◆ 单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护；
◆ 大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有 RS232/RS485 标准通讯接口，并可实现“四遥”功能；
◆ 每组可配置电抗器抑制合闸涌流或抑制谐波放大。
主要技术参数

◆ 额定电压：6-10kV；
◆ 额定频率：50Hz；
◆ 额定容量：100-10000kvar；
◆ 分组数量：1-5 组；
◆ 电抗器参数选择：抑制合闸涌流，电抗率为 0.1-1％； 抑制 5 次以上谐波，电抗率为 6％；抑制 3 次以上谐波，电抗率为 12％。
