概述

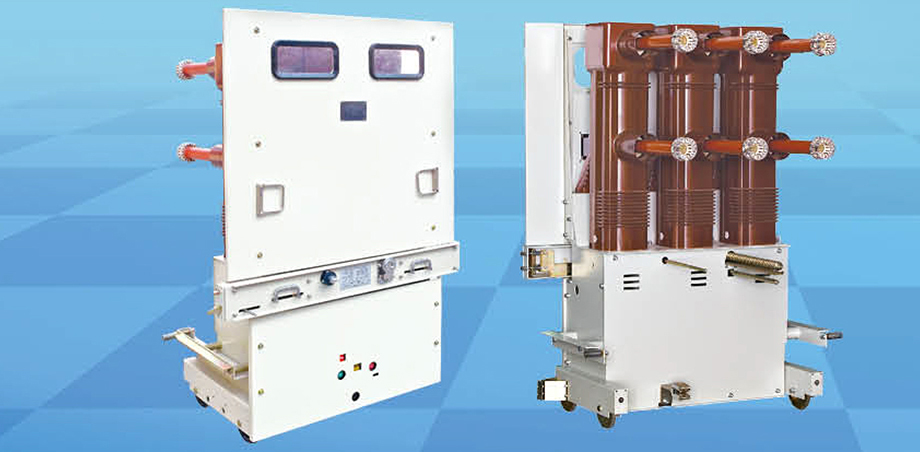

ZN85-40.5 户内高压真空断路器适用于三相交流 50Hz、40.5kV 系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流故障电流之用，并适用于频繁操作场合。本断路器采用上下布置结构，有效地降低断路器的深度。并采用复合绝缘结构、三相灭弧室和相联带电体由三只独立的环氧树脂绝缘罩壳相隔离，采用复合绝缘结构之后，断路器满足正常运行条件下的空气距离和爬距要求，并有效地减少了断路器的体积，主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间仅为 300mm。主回路电气连接全部采用固定连接具有很高的可靠性。

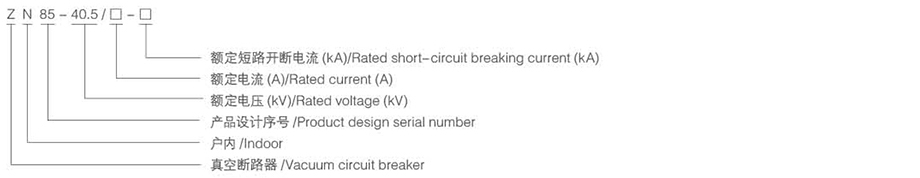

型号含义使用环境

◆ 海拔高度：不超过 2000 米；
◆ 环境温度：上限为 +40℃，下限为 +15℃；
◆ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
◆ 地震烈度：不超过 8 度；没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所
注：超出上述使用环境时，请用户与制造厂共同协商。

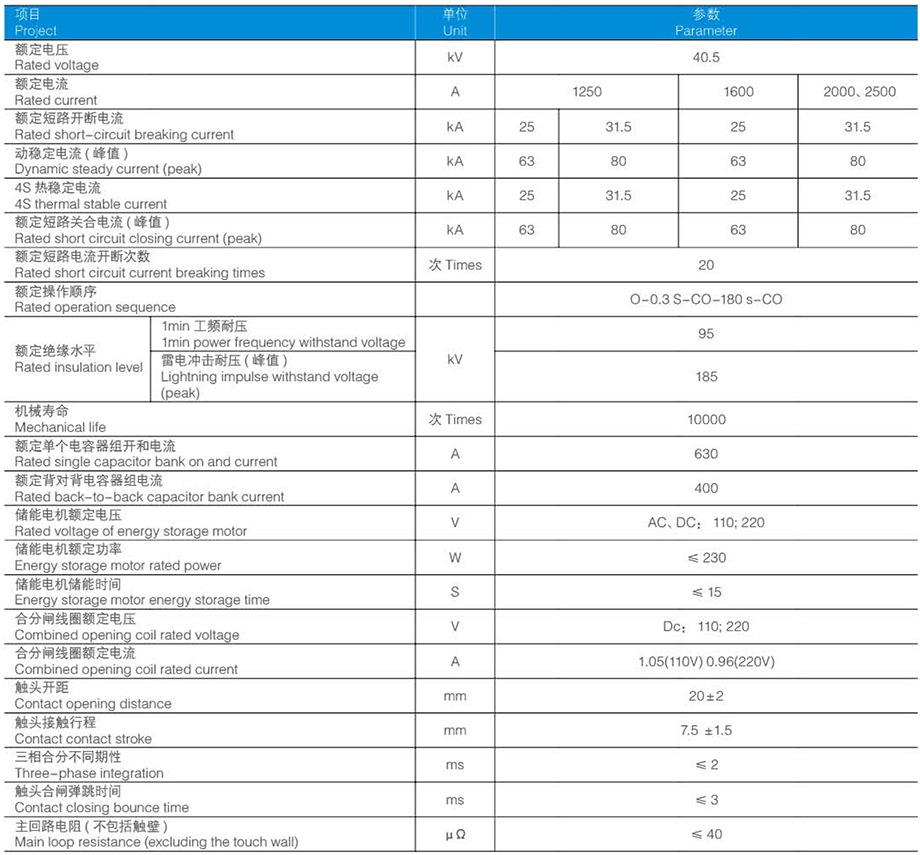

主要技术参数
