概述

ZW8-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

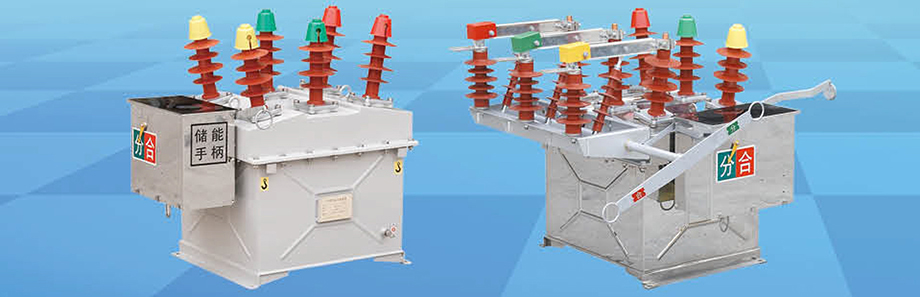

该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用 SMC 绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G 是由 ZW8-12 断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。本系列产品的操动机构为 CT23 型弹簧储能操动机构，分为电动和手动两种。断路器具有合闸涌流控制功能，满足控制及测量要求。配电子控制单元，可实现“四遥”监控。

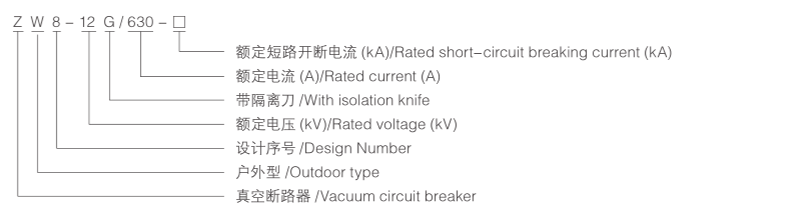

型号含义

使用环境

◆ 环境温度：上限 +40℃下限 -30℃；
◆ 海拔高度：≤1000m；
◆ 风压：≤700Pa( 相当风速 34m/s)；
◆ 空气污秽程度：III 级；
◆ 无经常性剧烈震动。

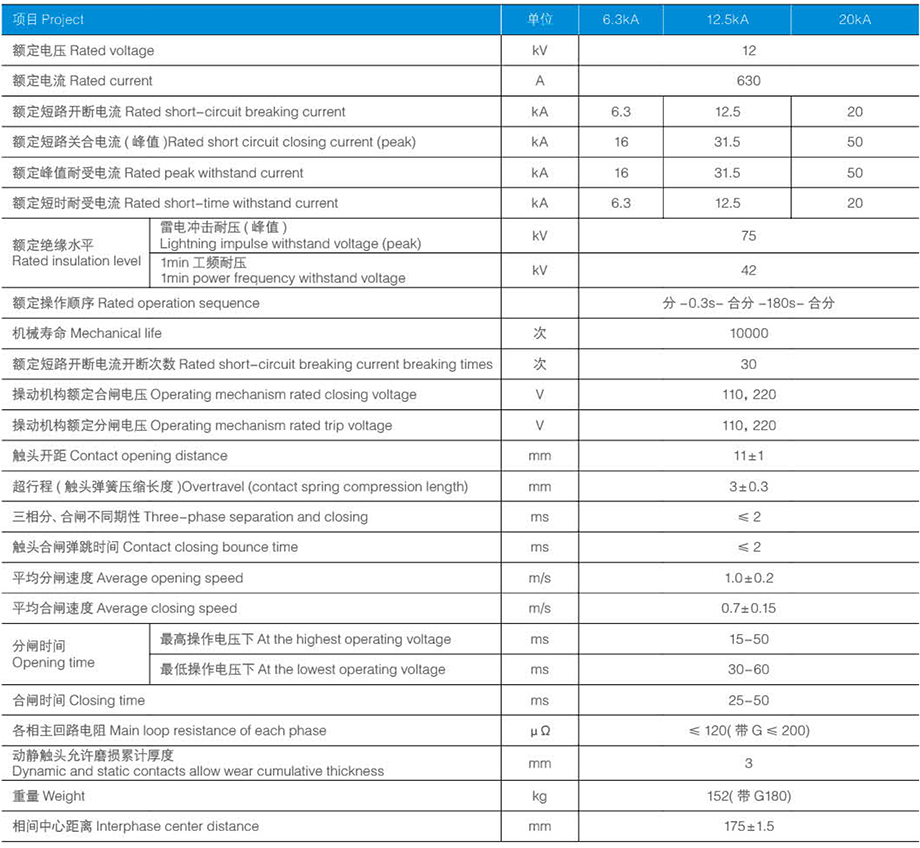

主要技术参数
