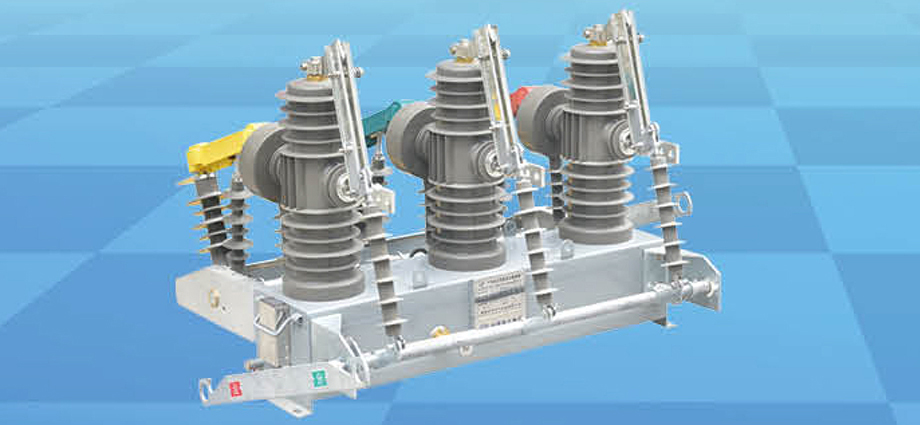

ZW32-12户外高压真空断路器

发表时间: | 点击:次

概述

ZW32-12 型户外真空断路器 ( 以下简称断路器 ) 为额定电压12kV,三相交流 50Hz 的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点,能适应较恶劣的气候条件和污秽环境。

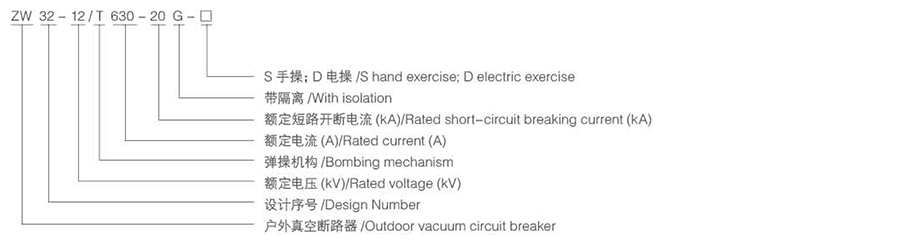

型号含义

结构特点
◆ 断路器采用三相支柱式结构,具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。
◆ 断路器采用全封闭结构,密封性能好,有助于提高防潮、防凝露性能,特别适用于严寒或潮湿地区使用。
◆ 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘,或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。
◆ 断路器可以装设二相或三相电流互感器,供过电流或短路保护用,也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。
◆ 断路器可外带三相联动的隔离开关,在隔离开关分闸状态下有明显可见断口,并具备与断路器本体之间的防误联锁装置,只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子,维护方便。

使用环境
◆ 海拔:≤ 2000m 及以下;
◆ 周围空气温度:上限 +30℃,下限 -40℃;
◆ 风压不超过 700Pa( 相当于风速 34m/s);
◆ 振幅:无常性剧烈震动。

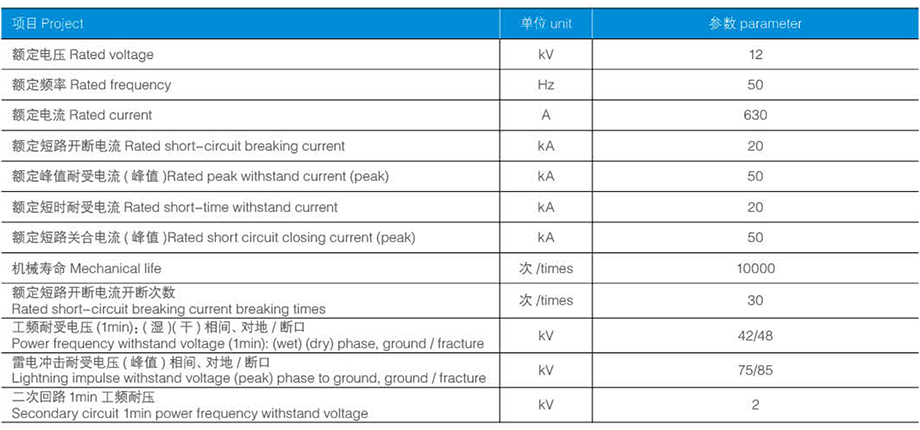

主要技术参数
